使用浊度仪优化水处理厂的运行-数据

数据
当收集到数据，并利用数据作图时，就会有一些信息输入到计算机中。这里包括以下几种数据：
1.运行次数（按年代顺序来排列）；
2.运行时间：从熟化阶段的末期到过滤反冲洗开始的时间；
3.过滤运行周期的日期和时间；
4.重大浊度事件和较小浊度事件的次数；
5.重大颗粒物事件和较小颗粒物事件的次数；
6.过滤进水中，峰值出现的次数；
7.基线噪声的显著变化；
8.基线的变化趋势；
9.在反冲洗过程中，过滤进水的浊度峰值；
10.反冲洗时，过滤出水的浊度值。

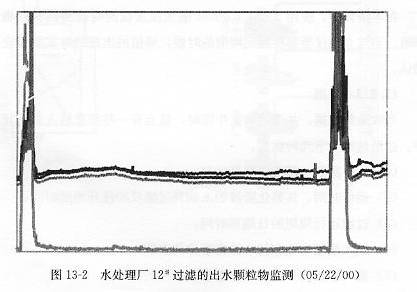

通过计算机软件分析，我们可以快速识别含有事件的过滤周期，并且将它与没有发生颗粒物事件的过滤周期进行比较。从本研究的期望来看，理性的运行周期是在从熟化阶段的末期到反冲洗周期开始的这段时间里，没有颗粒物事件、没有趋势变化或显著的基线噪声。简而言之，运行周期是稳定的。反冲洗周期产生的事件或在熟化阶段发生的时间，不包括在过滤周期内，也不出现在这些数据中。图13-2显示的是一个“良好”的过滤运行周期，这也是在本研究过程中观察到的一个典型的运行周期。在本研究过程中，66%的运行周期被视为“良好”的运行周期，没有颗粒物事件发生。
过滤周期的结束一般那是由水处理厂的时间决定的。如果发生过过滤穿透事件，也没有压头损失，则过滤周期的结束一般是按照规定的时间表进行的。

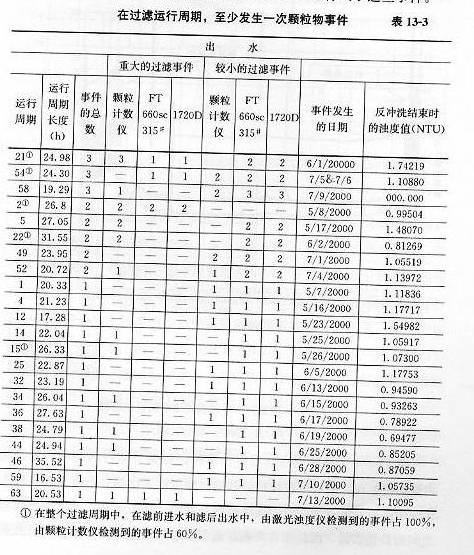

在66个过滤周期总，有22个周期中都至少有一次颗粒物事件。这22个运行周期被制成表格，放到一个按比例缩减的矩阵中，总结在表13-3中。运行周期的排序是根据检测到的事件的个数进行的。事件最多的运行周期拍在最前面。在这张表格中，有5个运行周期有先兆事件，是在过滤以前的沉淀出水中检测到的。我们用星号标出了这些事件。

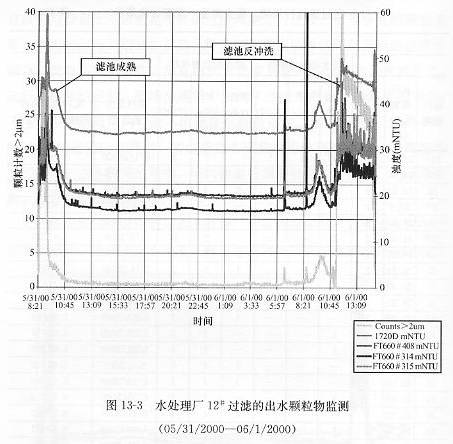

图13-3和图13-4显示的运行周期与好的过滤运行周期的标准进行比较，既有颗粒物时间，也有噪声。图13-3所示的事件（在6:30,8:40和9:45的时候）是滤后出水中的所有仪器都检测到的。但是，反冲洗前的最后一个事件（在9:45的时候），浊度仪检测到的时间要比颗粒计数器检测早。这也表明了亚微米级颗粒（浊度仪检测到的）是大颗粒（随后由颗粒计数仪检测到的）形成的先兆。

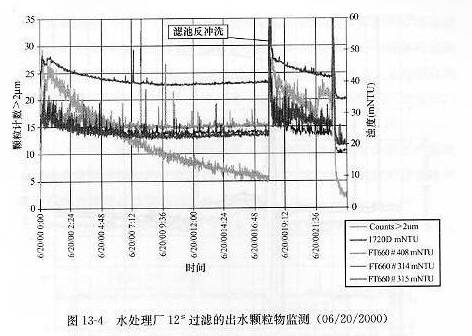

图13-4中不能辨别独立发生的事件；在整个运行周期中，基线噪声是始终存在的，而且颗粒计数的数值与浊度的变化趋势不同。在比较本研究总的所有运行周期时，这次运行周期由于噪声很高，并且缺乏仪器之间的补充数据，因此非常突出。查看日志可能会有助于操作人员找到噪声的原因。

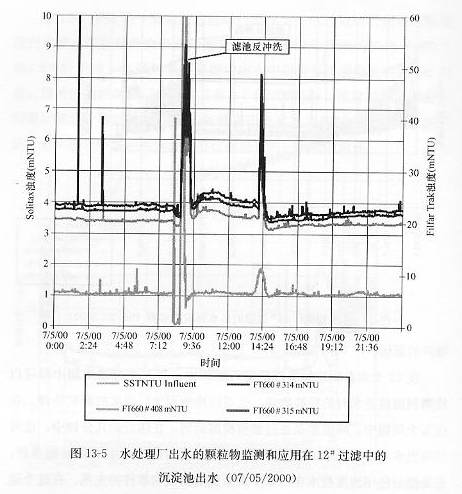

在22个含有颗粒物事件的运行周期总，有5个过滤周期中即可以检测到滤前进水是的颗粒物峰，也可以检测到滤后出水的颗粒物峰。在这5个周期中，峰值都是在过滤钱检测到，在随后的几分钟中，也可以在出水中看到类似的峰值。图13-5所示的是进水中的颗粒物时间，它是随后使用浊度技术在出水中观察到的颗粒物时间的先兆。在这个运行周期中，过滤池上游的沉淀池出水的峰值（在13:50）从1.2NTU增加到1.9NTU，增加的幅度为0.7NTU.出水事件中，浊度值的增加约0.02NTU，表面过滤池已经去掉大部分的浊度峰值。
由于探头式浊度仪和FT660sc激光浊度仪都是使用Formazin进行校准的，这两种仪器之间的光源的差异被最小化。将仪器放置到过滤的进水侧和出水侧，根据通过滤池的水的浊度差值进行每日浊度去除率计算。进水的色度：由于探头式浊度仪使用860nm的红外波厂的光源，所以可以消除色度的干扰。出水的色度，由于出水的浊度很低，所以色度不是干扰。
1720C浊度仪记录到的沉淀池出水的浊度峰值，但是没有被下游的采样点的仪器检测到。水利的波动是一个可疑的原因，说明这些事件都是短期的。本研究中的所调查的颗粒物峰值，是那些穿过滤池进入到出水的事件。

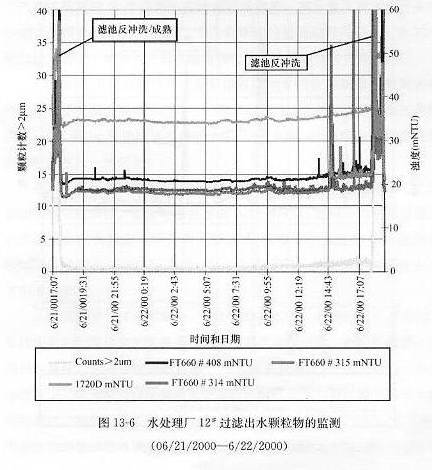

在本研究总的66个过滤周期中，大部分都能看到意外的事件。在一个典型的好的运行周期开始的时候，FT660sx基线的噪声很低。这种低噪声可以一直维持到整个过滤周期完成65%~75%。随着运行周期接近终点的时候，噪声急剧增加。图13-6显示了一个典型的运行周期，在这个运行周期中，3台FT660sc激光浊度仪显示的基线噪声的大小都是相同的。对于10个随机选择的“好”的过滤运行周期（定义为没有峰值的运行周期），我们注意到运行周期的钱75%的相对标准偏差，并与剩余的25%的相对标准偏差进行了比较。同一过滤运行周期的后25%的基线的相对标准偏差，比较前75%的基线相对标准偏差增加了2.35倍。
根据推测，随着过滤过程的发展，大的颗粒物从过滤介质上的脱落可能是背景噪声增加的主要原因。如果事实的确如此，则坚持背景噪声就可以作为预测够率穿透的另外一种方法。
当我们看到图13-6时，我们发现有一个浊度仪检测到的颗粒物事件，颗粒物计数器却没有检测到（在15:00）。这也说明了这个事件时亚微米级的，可以颗粒计数器检测限的阀值。

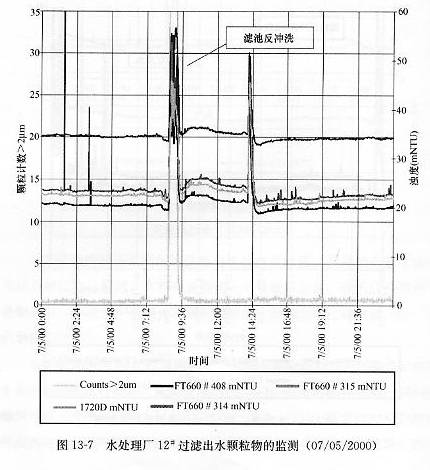

在我们所记录的大部分的过滤运行周期中，检测过滤的出水的两种技术--浊度技术和颗粒计数技术是互补的。但是，在有些情况下，浊度仪检测到的事件，颗粒计数仪却没有观察到。图13-7所示的过滤运行周期与图13-5所示的过滤运行周期相同，但是还包括来自颗粒计数仪的数据。这个数字也表明由出水的浊度仪所检测到的先兆事件却没有被出水的颗粒计数仪所检测到。由于颗粒计数仪没有检测到这个事件，我们可以推测这个事件时亚微米级的。
对反冲洗结束时的浊度值和过滤时间之间的相关性也进行了检查。反冲洗即将结束时的浊度值范围很窄，在0.69~1.74NTU之间。可以推测的是，反冲洗即将结束时，浊度值的这种小范围也预测了整个过滤运行周期的稳定性。这些数据和颗粒物事件之间没有任何相关性。反冲洗时浊度的峰值和后续的过滤事件之间的相关性也进行了调查。在这两个参数之间也没有任何相关性。
